施工方案

一、     组合式雨水调蓄池施工方案简要说明



1pp模块式雨水蓄水池体积:****

2pp模块尺寸为540*540*520,抗压强度大于400kn/㎡;

3、该雨水系统的收集垫面不应有大量的泥土、杂物,以防止大量的污染物进入蓄水池,造成蓄水池淤积,影响蓄水池的正常使用;

4、蓄水池来水端应设置分流井,分流井应该具有分流过量来水、溢流蓄水池来水、弃流初期污染较重的污水、拦截较大污染物的作用,其结构为砖砌结构,其主体尺寸、进水管管径、配水管管径、溢流管管径、弃流口大小都应根据实际状况确定;

5、进入蓄水池的雨水,携带有少量杂质,在蓄水池内部进水端设置越流层,越流层是蓄水池内的污泥集中沉积部分,内置带有污泥泵的污泥井,能方便之后的维护;污泥泵选用污水潜水泵,流量大于20m³/h

6、在蓄水池内设置三台排空泵,两用一备,其中两台排空泵的流量合计应满足10小时排空蓄水池雨水的要求,以达到调蓄雨水的作用;

7、在合适的位置应设置取水口或取水井,以满足特殊用水需要,但应确保人员不能误饮;

8、系统应设置排气孔,其位置应灵活掌握;

9、蓄水池内的检查井内应放置不锈钢框体;

10、整个系统设备应采用控制柜集中控制;

11、蓄水池内必须放置液位计,防止系统空转,对系统造成破坏;

12、在排空管道上应设置防逆流阀;

8、蓄水池底部混凝土结构采用钢筋混凝土,厚20012 @250 双层双向搭筋;

9、本雨水系统的各组成部分应当总体规划、各部分施工要协调一致;

10、最终方案需经过协商确定;





二、本项目雨水收集系统规模设计依据

1、《雨水控制与利用工程设计规范》  DB11/685-2013

2、《建筑与小区雨水利用工程技术规范》  GB/50400-2006

3、《建筑给排水设计规范》  GB/50015-2003

4 《建筑中水设计规范》  GB500336-2002

5 《城市排水工程规划规范》  GB50318-2000

6    《室外排水设计规范》  GB50014-2006



三、系统选材



1、雨水调蓄系统的主体部分为蓄水池池体,池体部分包括:pp模块主体、防渗膜、土工布、铝塑板、挤塑板;

2pp模块是组成蓄水池的单位个体,pp模块主体应选用承压能力强的塑料模块,主要是防止系统出现垮塌、变形,对地上设施及人员造成破坏及伤害,因此应保证pp模块的抗压强度大于400kn;

3、防渗膜是系统的最主要防渗材料,其质量好坏直接关系到系统的实用性、安全性,防渗膜选材的原则应保证防渗效果、应方便施工、应确保使用年限,因此,最好选用聚烯烃类防渗膜;

4、土工布是系统的辅助材料,用来保护防渗膜及pp模块,其质量满足使用要求即可,不作过多说明;

5、铝塑板放置于蓄水池池体顶部,其作用是保护上层pp模块、防渗膜不受破坏,铝塑板选用4mm厚的、满足要求即可;

6、挤塑板是蓄水池侧壁的保护材料,能极大提高回填时的可靠性,挤塑板厚度不得小于50mm

7、雨水调蓄系统的分流井是系统最主要的预处理设施,采用砖砌结构能够确保分流井的尺寸能满足系统设计要求,并且造价低、强度高、方便维护;

8、我公司整个调蓄系统的最大特色为在蓄水池前端设置越流堰,越流堰的设计思路为:在蓄水池内内部用过滤布围挡一部分区域,外部雨水先进入越流堰,在越流堰内经进行临时存储,然后通过渗透或越流的方式进入蓄水池的其他部分,较大污染物在越流堰内进行沉积,极大改善了整个蓄水池的清淤难度和维护成本;

9、排空泵是雨水调蓄系统的核心部分,一般情况下排空泵选用污水潜水泵,其理论流量应满足系统设计要求;

10、其他说明:1)系统应设置排气孔,其位置应灵活掌握;2)蓄水池内的检查井内应放置不锈钢框体;3)整个系统设备应采用控制柜集中控制;4)蓄水池内必须放置液位计,防止系统空转,对系统造成破坏;5)在排空管道上应设置防逆流阀;

11、系统采用plc控制,包括自动和手动操作。



四、施工说明

1、本系统各组件应至于夯实的基础层以上,防止下沉不一对系统完整性造成破坏,各组件设计标高应相呼应,确保系统连续性

2、业主单位应提供各种协助,以便施工的顺利进行;

3、在施工过程中严禁各类施工车辆经过蓄水池上部,以导致蓄水池破坏;

4、蓄水池施工工序:(所涉标高单位为:米)

 场地规划→基坑开挖→基层处理→底板浇筑→下部防渗层铺设→模块拼装→上部防渗层铺设→管道连接→检查井、回用管道等铺设→电缆线铺设→保护层回填→种植土回填→机电设备安装→系统调试运行



5、基坑开挖时应预留足够空间,确保蓄水模块安装的方便,模块顶部 0.5m以内必须用人工回填,严禁用机械在管沟内回填,回填土中不得含有石块、砖头、冻土及其他杂硬物体;

五,施工图片

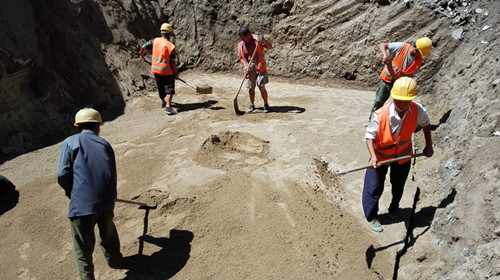

1,蓄水池基坑
雨水调蓄池基坑


2,防渗膜铺设

雨水蓄水池,pp模块

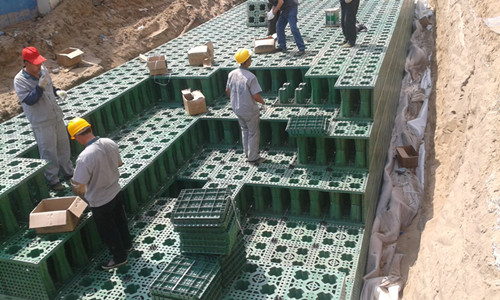

3,模块拼装

雨水渗透池施工

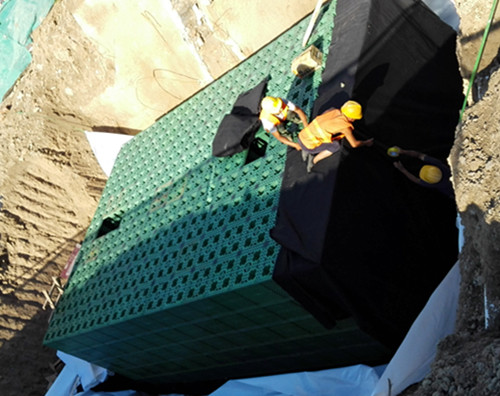

4,蓄水池成型

雨水调蓄池施工



5,蓄水池回填

雨水收集池如何回填
